はじめに
2021年6月道路運送車両の保安基準改正により、 2024年5月以降、 新車登録時に後退時車両直後確認装置
(バックカメラ及びソナーまたはミラー)の装着が義務化されました (※新型車は2022年5月より適用済み)。
義務化により対象となる装置が車両へ設置 (取付) された状態における、 車両としての保安基準適合が必要となりますが、
当社のバックカメラシステムは、装置認証※1の認定を取得しており、 認可された製品の組み合わせで認可時の指定条件通り取付することで、保安基準適合となります。
※1 バックカメラシステムにおける装置認証とは、 カメラメーカーがバックカメラシステムとして国土交通省から型式指定を受ける国内独自の制度。
認定されたバックカメラシステムには認許番号
(自マーク)が付与されます。
バックカメラシステムでの自マーク例 :
R-**
※ 製品写真にが付与されていない製品は
後退時車両直後確認装置の義務化対象車両
（2022年5月以降の新型車及び2024年5月以降の新規登録車）への設置が出来ない機種となります。
【非適合品】
- ●パワーアダプタ
- P-0400R, P-0400RY
- ●トラックソナー
- TS-K1311-S*
- ●カメラ機能拡張
ユニット-iBOX - CE-110H
※ ケーブル、アタッチメントは義務化対象車両
および義務化対象外車両どちらにも使用可能となります。
カラーカメラ
夕暮れや地下駐車場などの薄暗い場所でも、高感度カメラが鮮明なカラー映像をドライバーに提供。
専用モニターだけでなく、お手持ちのカーナビのモニターにも接続できます。
-
HDタイプ
HD広角カラーカメラ
C6025R
HDタイプ HD広角カラーカメラC6025R- 画素数
- 約100万画素
- 画角
- 水平：約160°、垂直：約95°
- 寸法
- 60（W）×30（H）×40（D）mm （本体のみ）
- 使用照度
- 0.5 lx～100,000 lx
- 使用環境温度
- -40℃～+85℃
- 質量
- 125ｇ（本体のみ）
-
小型タイプ
カラーカメラ
C5005R（小型ケーブル用）
小型タイプ カラーカメラC5005R（小型ケーブル用）
- 画素数
- 約62万画素
- 画角
- 水平：約119°、垂直：約90°
- 寸法
- 52（W）×40（H）×38.4（D）mm（本体のみ）
- 使用照度
- 0.5 lx～100,000 lx
- 使用環境温度
- -15 ℃～+60 ℃
- 質量
- 230g（本体のみ）
-
標準タイプ
カラーカメラ
C4015R（小型ケーブル用）
標準タイプ カラーカメラC4015R（小型ケーブル用）
- 画素数
- 約62万画素
- 画角
- 水平：約124°、垂直：約94°
- 寸法
- 92（W）×40（H）×40.7（D）mm（本体のみ）
- 使用照度
- 0.5 lx～100,000 lx
- 使用環境温度
- -15 ℃～+60 ℃
- 質量
- 175g（本体のみ）
-
シャッタータイプ
カラーカメラ
C4065R（小型ケーブル用）
シャッタータイプ カラーカメラC4065R（小型ケーブル用）
- 画素数
- 約62万画素
- 画角
- 水平：約124°、垂直：約94°
- 寸法
- 92（W）×40（H）×46.2（D）mm（本体のみ）
- 使用照度
- 0.5 lx～100,000 lx
- 使用環境温度
- -15 ℃～+60 ℃
- 質量
- 230g（本体のみ）
融雪カメラ
-
小型タイプ
カラーカメラ
C5075R(融雪ヒーター付)
小型タイプ カラーカメラC5075R(融雪ヒーター付)
- 画素数
- 約62万画素
- 画角
- 水平：約119°、垂直：約90°
- 寸法
- 52（W）×40（H）×38.4（D）mm（本体のみ）
- 使用照度
- 0.5 lx～100,000 lx
- 使用環境温度
- -20 ℃～+60 ℃
- 質量
- 135g（本体のみ）
-
標準タイプ
カラーカメラ
C4075R(融雪ヒーター付)
標準タイプ カラーカメラC4075R(融雪ヒーター付)
- 画素数
- 約62万画素
- 画角
- 水平：約124°、垂直：約94°
- 寸法
- 92（W）×40（H）×40.7（D）mm（本体のみ）
- 使用照度
- 0.5 lx～100,000 lx
- 使用環境温度
- -20 ℃～+60 ℃
- 質量
- 175g（本体のみ）
カラーモニター
高精細ワイド液晶で昼夜を問わず優れた視認性を発揮するLCDカラーモニター。
輝度補正、複数カメラの接続・切り替え、遠近感をつかみやすい距離マーク表示など、充実した機能を搭載しています。
-
7.0型LCDカラーモニター
※HD対応はCM7522RのみCM7522R/
CM7520R在庫限り
7.0型LCDカラーモニター
※HD対応はCM7522RのみCM7522R/CM7520R- 画素数
- 約62万画素
- 画角
- 水平：約119°、垂直：約90°
- 寸法
- 52（W）×40（H）×38.4（D）mm（本体のみ）
- 使用照度
- 0.5 lx～100,000 lx
- 使用環境温度
- -20 ℃～+60 ℃
- 質量
- 135g（本体のみ）
-
標準天吊金具K7210R
取付には別売アタッチメントが必要です
-
据置金具
(モニター取り付けオプション)K7200R
据置金具(モニター取り付けオプション)K7200R
- 適合モニター
- LCDカラーモニター
CM7520R - モニター
- 水平方向：360°（全周回転）
- 角度調整範囲
- 5垂直方向：仰角10°～90°（水平を基準としてモニター取り付け時）
- 耐振性
- JIS D 1601 段階30（振動加速度30m/s²）
- 外径寸法
- 約140（W）×37（H）×95（D）mm（本体のみ）
- 質量
- 約220g
周辺アクセサリー
オプション品-
カービジョン用小型・トレーラーケーブル
カービジョン用小型・トレーラーケーブル
- 8mケーブル
- W5008R
- 12mケーブル
- W5012R
- 15mケーブル
- W5015R
- 20mケーブル
- W5020R
- 23mケーブル
- W5023R
- 防水中継ケーブル(4m)
- W5004RR
- 防水中継ケーブル(5m)
- W5005RR
- トレーラージョイント
- W5220R
-

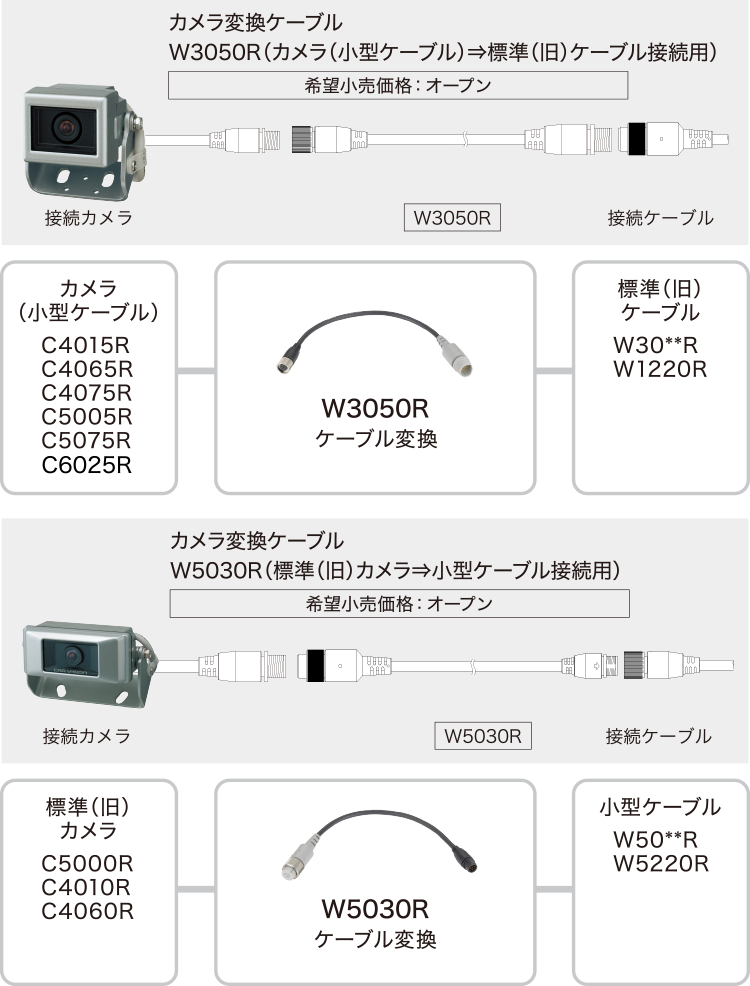

カービジョン用標準・小型変換ケーブル
カービジョン用標準・小型変換ケーブル
※カメラをC6025Rへ交換する場合、モニターをHD対応モニターへ同時交換する必要があります。
-
融雪カメラ用ケーブル・スイッチ
※融雪カメラ取扱設置説明書内をご参照下さい。
融雪カメラ用ケーブル・スイッチ
- 融雪対応ケーブル
- HG88
- ヒーターON/OFFスイッチ
- HTS4000
HTS4001
※1 HTS4000は電源ON/OFFした場合でも、出力状態は維持されます。手動にて切り替えください。
※2 HTS4001は電源ON/OFFした場合、出力状態はリセットされます。
※融雪カメラ取扱設置説明書内をご参照下さい。
-
パワーアダプタP0400R
※カメラは1台のみ接続可能
パワーアダプタP0400R
※カメラは1台のみ接続可能- 電源電圧
- DC 12/24V
- 接続可能カメラ
- C5005R/C4015R/C4065R
- ビデオ出力
- 1系統(RCA PINジャック)
- 外形寸法
- 約56(W) x 34(H) x 83(D)mm(本体のみ)
-
カメラ映像出力アダプタ
P0400RY
※カメラは別売りです。
カメラ映像出力アダプタP0400RY
- 電源電圧
- DC 12/24V
- 接続可能カメラ
- C5005R/C4015R
- ビデオ出力
- 2系統(専用ケーブル、RCA PINジャック)
- 外形寸法
- 約50(W) x 30(H) x 88(D)mm(本体のみ)
※生産終了予定 -
トラックソナー
TSK1311S**
※カメラは別売りです。トラックソナーシステム
後方確認カメラを装着しても、バックによる事故が完全になくなるわけではありません。

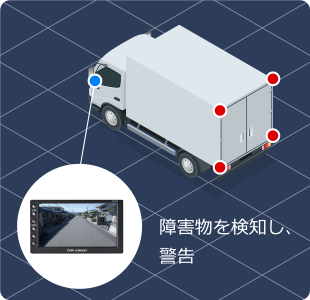

トラックソナーシステムは、後方確認カメラで確認が出来ない障害物などを超音波センサーで察知し、音とともにカービジョンモニターへ障害物までの距離を表示するシステムです。-
小型タイプ
トラックソナー4点センサー
TSK1311S4
-
標準タイプ
トラックソナー3点センサー
TSK1311S3
-
-
カメラ機能拡張ユニット iBOX
CE-110H
（トラック・バス向けモデル）CE-110L
（乗用車・小型車向けモデル）
※在庫限り -
カメラプロテクター
KC114(C4015R用)
※カメラは別売りです。 -
カメラプロテクター
KC200(C5005R用)
※カメラは別売りです。
システム接続例
車両の後方をクリアに確認！
車両の後方をクリアに確認！

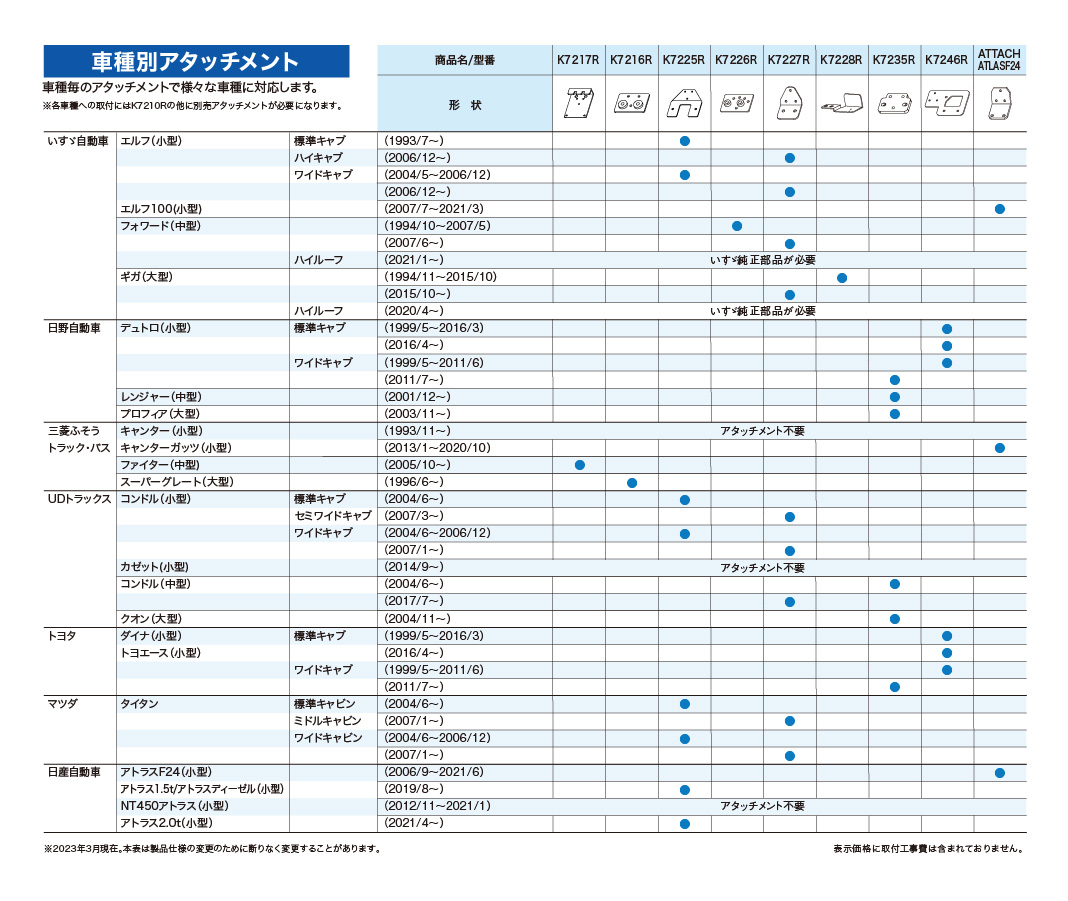

天吊金具のほかに車種ごとにアタッチメントが必要
側面・庫内の安全もしっかり確認！
側面・庫内の安全も
しっかり確認！
側面・庫内に取付時別途取付ブラケットが必要
融雪ヒーター付カメラで雪の日も安心・安全！
融雪ヒーター付カメラで
雪の日も安心・安全！
融雪・解氷までに要する時間は、使用環境・ケーブル長によって異なります。
天吊金具のほかに車種ごとにアタッチメントが必要となります。
ヒーター機能使用には20m～24mケーブル長が必要となります。
